قطب مثبت و منفی در دستگاه جوش چه هستند؟ اگر تازه میخواهید جوشکاری را یاد بگیرید، بدانید که برای مهارت پیدا کردن در این کار، باید به خوبی با ابزار و روش جوشکاری آشنا شوید. یکی از اولین چیزهایی که باید درک کنید و به آن مسلط شوید، همین قطب مثبت و منفی دستگاه جوش است تا هم کارتان بیعیب باشد و هم ایمن بمانید.
هر دستگاه جوش یک سر مثبت و یک سر منفی دارد. وقتی میخواهید جوش بدهید، باید الکترود و قطعه کار را به دستگاه وصل کنید (هر کدام به یک قطب) تا با روشن کردن دستگاه، جریان برق برقرار شود. اما سوال مهم اینجاست: الکترود را به کدام قطب بزنیم؟ قطعه کار را به کدام یک؟
در این نوشته از مجله رونیکس، همه نکات مربوط به قطب مثبت و منفی دستگاه جوشکاری را برای شما شرح میدهیم. پس از خواندن این مطالب و رعایت این نکات، پیشرفت در کار خود را حس خواهید کرد. آمادهاید شروع کنیم؟
رونیکس را بخوانید.
با کاربرد قطب مثبت و منفی دستگاه جوش آشنا شوید
خیلی از کسانی که تازه جوشکاری را شروع کردهاند، نمیدانند که انتخاب درست قطب دستگاه، چقدر روی کیفیت، دقت و ایمنی کارشان تأثیر دارد. اگر قطبها را اشتباه انتخاب کنید، جوش خوبی به دست نمیآید و مشکلاتی مانند پاشش زیاد فلز، نفوذ کم جوش به قطعه و کنترل سخت قوس جوشکاری پیش میآید. هر یک از این دو قطب، کاربرد و ویژگیهای خاص خود را دارند که باید با توجه به نوع جوشی که میخواهید بزنید، از آنها استفاده کنید.

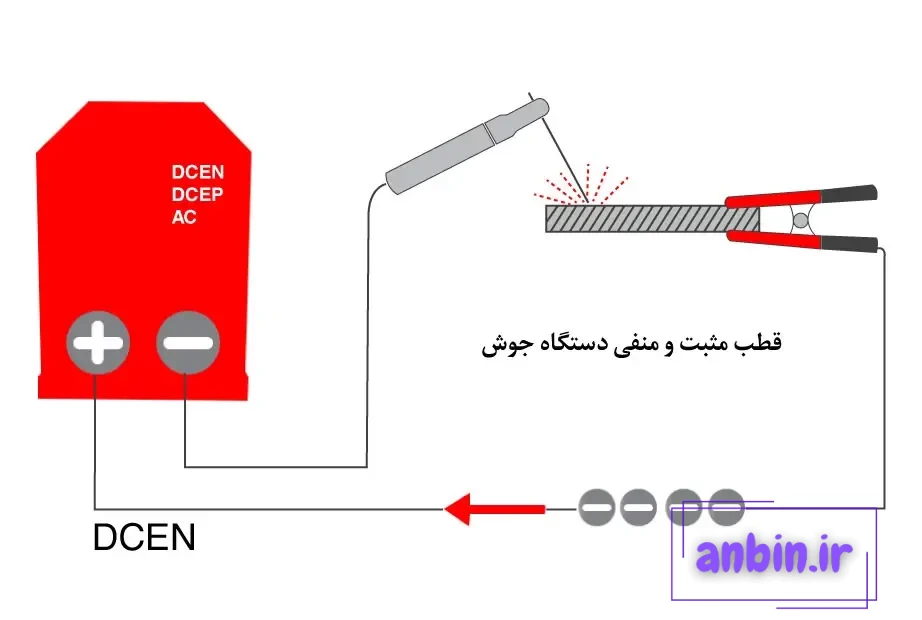

قطب منفی یا مستقیم (DCEN – Direct Current Electrode Negative)
در این روش باید الکترود را به سر منفی و قطعه کار را به سر مثبت دستگاه وصل کنید. این تنظیم برای جوشکاری ورقهای نازک مناسبتر است، چون سرعت ذوب الکترود بیشتر میشود و سریعتر میتواند محل جوش را پر کند. همچنین در این حالت جرقههای کمتری ایجاد میشود، قوس جوش پایدارتر است و برای کارهای ظریف و دقیق گزینه بهتری محسوب میشود.
قطب مثبت یا معکوس (DCEP – Direct Current Electrode Positive)
در این حالت باید الکترود را به قطب مثبت و فلز پایه را به قطب منفی دستگاه متصل کنید. این روش برای جوشکاری قطعات ضخیم و ایجاد نفوذ عمیق در جوش ایدهآل است، زیرا گرمای بیشتری در نوک الکترود متمرکز میشود. اگر میخواهید جوشی با عمق بیشتر داشته باشید – مثلاً برای اتصال صفحات ضخیم فولادی – بهتر است از این روش استفاده کنید.
تاثیر قطب مثبت و منفی دستگاه جوش بر جوشکاری
در فرآیندهای گوناگون جوشکاری، انتخاب درست قطب دستگاه نقش مهمی در کیفیت کار دارد. این انتخاب بر چگونگی کنترل قوس الکتریکی، عمق نفوذ جوش و میزان پاشش مواد اثر میگذارد. همانطور که پیشتر اشاره شد، اتصال به قطب منفی معمولاً به کنترل راحتتر قوس و کم شدن پاشش کمک میکند. اما اگر هدف دستیابی به نفوذ بیشتر و عمیقتر در قطعه کار باشد، استفاده از قطب مثبت مناسبتر خواهد بود. نکته مهم دیگر این است که تنظیم قطب به جنس الکترود و نوع مادهای که جوش داده میشود نیز وابسته است. به همین دلیل، ممکن است برای مواد مختلف یا ضخامتهای گوناگون، لازم باشد قطب دستگاه را تغییر دهید.
مقایسه قطب مثبت و منفی در دستگاه جوش
در بخشهای پیشین، به طور مفصل درباره قطب مثبت و منفی دستگاه جوش صحبت کردیم و ویژگیهای هر یک را بیان نمودیم. جدولی که در ادامه میآید، نتیجه تمام آن مطالب است و به شما این امکان را میدهد تا تفاوتهای این دو قطب را به سرعت و به آسانی ببینید و با هم مقایسه کنید.
| جدول مقایسه قطب مثبت و منفی دستگاه جوش | ||
| ویژگی | قطب منفی (DCEN) | قطب مثبت (DCEP) |
| نوع جریان | مستقیم (DC) | مستقیم (DC) |
| الکترود | به قطب منفی متصل میشود | به قطب مثبت متصل میشود |
| فلز پایه | به قطب مثبت متصل میشود | به قطب منفی متصل میشود |
| نرخ ذوب | بالا | پایین |
| پاشش | کم | زیاد |
| ثبات قوس | بالا | پایین |
| نفوذ جوش | کم | زیاد |
| کاربرد | فلزات نازکتر، جوشکاری دقیقتر | فلزات ضخیمتر، نیاز به نفوذ عمیقتر |
| مزایا | کنترل بهتر قوس، پاشش کمتر | نفوذ عمیقتر |
| معایب | نفوذ کم | پاشش بیشتر، کنترل ضعیفتر قوس |

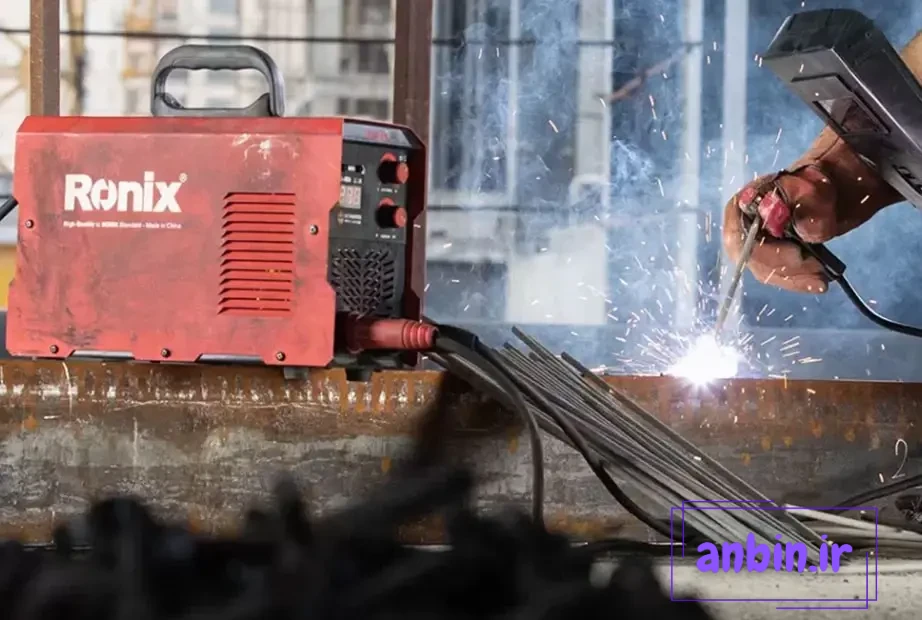

دستگاههای جوش اینورتر چگونه کار میکنند؟
این دستگاهها ابتدا جریان برق متناوب شهری را دریافت میکنند. سپس آن را به جریان مستقیم تبدیل مینمایند. پس از آن، جریان مستقیم دوباره به جریان متناوب تبدیل میشود، اما این بار با فرکانسی بسیار بالاتر. در مرحله بعد، این جریان پرفرکانس، تقویت شده و در نهایت به جریان مستقیم نهایی برای عملیات جوشکاری تبدیل میگردد.
این فرآیند تبدیلهای پیاپی، امکان کنترل دقیقتر و مصرف انرژی بهینهتر را در مقایسه با دستگاههای جوش معمولی فراهم میسازد.
نکات قطب مثبت و منفی دستگاه جوش
حالا که شناخت اولیهای از قطب مثبت و منفی در جوشکاری پیدا کردهاید، زمان آن است که کمی جزئیتر به این مبحث نگاه کنیم و نکات تخصصیتری را بررسی کنیم.
نکته اول: انتخاب قطب و پدیده ترانسفر حرارتی
در حالت قطب مثبت:
وقتی دستگاه جوش روی قطب مثبت تنظیم باشد، بیشتر گرمای تولید شده در نوک الکترود متمرکز میشود. این گرمای زیاد کمک میکند فلز ذوب شده به خوبی درون قطعه کار نفوذ کند. اما باید توجه داشت که این حالت ممکن است برای الکترودهایی که به دما حساس هستند، خطر آسیب ناشی از گرمای زیاد را به همراه داشته باشد.
در حالت قطب منفی:
در تنظیم قطب منفی، بخش عمدهای از گرما روی قطعه کار ایجاد میشود. این امر باعث میشود سرعت ذوب بالا رفته و قوس جوش پایدارتر باشد. از این حالت معمولاً برای جوشکاری ورقهای نازک استفاده میشود، زیرا از گرم شدن بیش از حد موضعی جلوگیری میکند.
نکته دوم: تاثیر قطبهای مختلف متفاوت بر پاشش جوش
در حالت مثبت:
میزان پاشیدن مواد هنگام جوشکاری ممکن است افزایش یابد. دلیل این است که گرمای زیاد در نوک الکترود، باعث میشود فلز گداخته به سرعت و به شکل نامنظمی بخار شود.
در حالت منفی:
میزان پاشش کمتر خواهد بود. این ویژگی برای جوشکاریهایی مناسب است که به دقت زیاد و سطحی تمیزتر نیاز دارند.
نکته سوم: الکترودهای مختلف و انتخاب قطب
انتخاب نوع الکترود جوشکاری بر روی انتخاب قطب دستگاه تاثیر میگذارد. هر الکترود با توجه به جنس و اندازهاش، ممکن است در حالتهای قطبی گوناگون، نتایج متفاوتی بدهد. به عنوان نمونه، الکترودهای دارای پوشش معمولاً در قطب مثبت نفوذ عمیقتری ایجاد میکنند؛ اما الکترودهای بدون پوشش در قطب منفی عملکرد بهتری دارند.
نکته چهارم: اهمیت انتخاب قطب در انواع خاص جوشکاری
در روشهای جوشکاری TIG و MIG، انتخاب درست قطب الکترود نقش بسیار مهمی در کنترل بهتر و ثبات قوس جوش دارد.
در جوشکاری TIG، معمولاً از قطب منفی برای الکترود استفاده میشود (DCEN). این انتخاب کمک میکند تا پاشش مواد کمتر شود و کنترل جوشکار روی کار افزایش یابد.
اما در جوشکاری MIG، اغلب از قطب مثبت برای الکترود (DCEP) بهره میبرند. دلیل این انتخاب، دستیابی به بیشترین عمق نفوذ در محل جوش است.
نکته پنجم: اثر انتخاب قطب بر عمر الکترود و کارایی دستگاه جوش

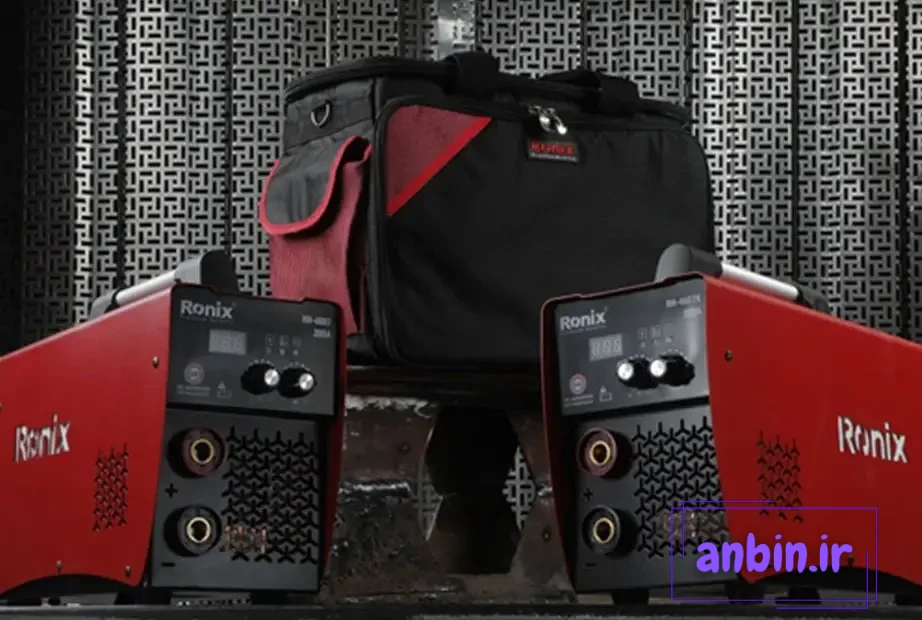

انتخاب صحیح نوع قطبیت، تأثیر زیادی بر دوام الکترود و عملکرد کلی دستگاه جوش دارد. زمانی که قطب روی مثبت تنظیم شود، دمای نوک الکترود بسیار بالا میرود و در نتیجه الکترود زودتر فرسوده میشود و باید مدام عوض شود. در مقابل، وقتی قطب روی منفی باشد، سایش الکترود بسیار کم میشود و این باعث میشود عمر الکترود بیشتر شده و هزینههای کار کاهش یابد.انتخاب مناسب قطب دستگاه جوش، با توجه به جنس فلز، ضخامت قطعه و نوع الکترود، میتواند کیفیت جوش را بهتر کند و سرعت کار را در پروژههای جوشکاری بالا ببرد. این تصمیم درست نهتنها باعث میشود محل جوش محکمتر و بادوامتر باشد، بلکه میتواند هزینههای تعمیر و نگهداری در بلندمدت را نیز کمتر کند.بیشتر بخوانید: اینورتر 200 آمپر RH-4607K
سایت وینر در مورد قطب مثبت و منفی در جوشکاری توضیح میدهد: “قطب مستقیم و معکوس، نامهای دیگر برای قطب منفی و مثبت الکترود هستند. وقتی از قطب مثبت الکترود (قطب معکوس) استفاده میشود، عمق نفوذ جوش بیشتر میشود. اما استفاده از قطب منفی الکترود (قطب مستقیم) باعث میشود الکترود سریعتر ذوب شود. به یاد داشته باشید که گازهای محافظ نیز نقش بسیار مهمی در کیفیت جوشکاری ایفا میکنند.”
سخن آخر
خیلی عالی است. حالا شما یک گام پیشرفت کردهاید و میتوانید بگویید که نسبت به خیلی از همکارانتان آگاهی بیشتری دارید؛ آگاهیای که به شما کمک میکند کارهایتان را با کیفیت بالاتری انجام دهید و جوشهایی بهتر، مقاومتر و دقیقتر ایجاد کنید. با فهمیدن دقیق چگونگی کارکرد و اثرات قطب مثبت و منفی دستگاه جوش، میتوانید پروژههای جوشکاری خود را مطابق با بهترین معیارهای کیفیت و ایمنی به پایان برسانید. ما در رونیکس کنار شما هستیم تا با ارائه جدیدترین دانشهای علمی و تجربی و همچنین فراهم کردن جدیدترین ابزارهای جوش و برش، مسیر حرفهای شما را دگرگون کنیم و کمک کنیم تا راه پیشرفت را سریعتر طی کنید.
سوالات متداول
چه موقع باید از قطب مثبت (DCEP) در جوشکاری استفاده کنم؟
از قطب مثبت معمولاً برای جوش دادن فلزات کلفت و کارهایی که نیاز به نفوذ بیشتر جوش دارند (مانند اتصال قطعات ضخیم فولادی) استفاده میشود.
آیا میتوان در وسط کار جوشکاری، قطب دستگاه را عوض کرد؟
بله، در بعضی موقعیتها ممکن است لازم باشد در حین جوشکاری، قطب دستگاه را تغییر دهید تا از مزایای هر دو حالت استفاده کنید. اما این تغییر باید با احتیاط و مطابق با دستورالعملهای ایمنی انجام شود.
تفاوت اصلی پاشش جوش در قطب مثبت و منفی چیست؟
در قطب مثبت، گرمای زیاد در نوک الکترود، باعث تبخیر سریع و ناهمگون فلز آبشده میشود و در نتیجه پاشش جوش بیشتر میگردد. در قطب منفی، پاشش کمتر است و این به ما کمک میکند جوشهای دقیقتر و تمیزتری ایجاد کنیم.
