معرفی و بررسی اجزای اینورتر جوشکاری + اهمیت هر قطعه

اینورترهای جوشکاری نسل تازه‌ای از دستگاه‌های جوش هستند که تحول بزرگی در این صنعت ایجاد کرده‌اند. این فناوری جدید که به تدریج جای خود را در میان ابزارهای مدرن صنعتی باز کرده، به دلیل عملکرد دقیق، بازدهی بالا، وزن سبک و انعطاف‌پذیری خوب، بسیار پرطرفدار شده است. برخلاف دستگاه‌های جوش قدیمی که از ترانسفورماتورهای سنگین و یکسوکننده استفاده می‌کردند، اینورترهای جوشکاری با بهره‌گیری از فناوری مبتنی بر سیلیکون، راهکارهای جدید و هوشمندانه‌ای ارائه می‌دهند.در این نوشته، بخش‌های مختلف تشکیل‌دهنده یک اینورتر جوشکاری را به طور کامل بررسی می‌کنیم و نقش هر قطعه را در بهتر شدن کار دستگاه و افزایش بازده آن توضیح می‌دهیم. از بخش‌های کنترل دیجیتال گرفته تا مدارهای تغییردهنده فرکانس که هرکدام در عملکرد درست دستگاه اهمیت زیادی دارند، معرفی خواهند شد.رونیکس را بخوانید.

مختصری درباره اینورتر جوشکاری و عملکرد آن

اینورترهای جوشکاری، دستگاه‌های مدرنی هستند که برق معمولی خانه یا کارگاه را دریافت می‌کنند. کار اصلی آن‌ها این است که این برق را به نوعی تبدیل کنند که برای عملیات جوشکاری مناسب باشد. این تبدیل به کمک قطعات الکترونیکی کوچک داخل دستگاه انجام می‌شود و به همین خاطر است که اینورترها معمولاً سبک و قابل جابه‌جایی هستند. در نتیجه شما می‌توانید دستگاه خود را به سادگی به هر نقطه‌ای که نیاز دارید ببرید و از آن استفاده کنید. این دستگاه‌ها علاوه بر کاربردی و سبک بودن، مصرف برق کمتری نیز دارند و در نتیجه به صرفه‌جویی در هزینه‌های شما کمک می‌کنند.
حالا شاید موضوع جذاب‌تر به نظر برسد. حتماً برای شما هم این پرسش پیش آمده که چگونه دستگاهی چنین جمع و جور و کوچک، می‌تواند کارهای سنگین و تخصصی جوشکاری را انجام دهد. خوب است با هم این موضوع را بررسی کنیم.

اجزای تشکیل دهنده اینورتر جوشکاری چیست

هر دستگاه جوش اینورتر معمولاً از شش بخش اصلی ساخته شده است. این بخش‌ها نقش‌های بسیار مهمی دارند و دستگاه بدون آن‌ها نمی‌تواند به درستی کار کند. جدول زیر، اجزای اصلی تشکیل‌دهنده یک اینورتر جوشکاری را نشان می‌دهد.

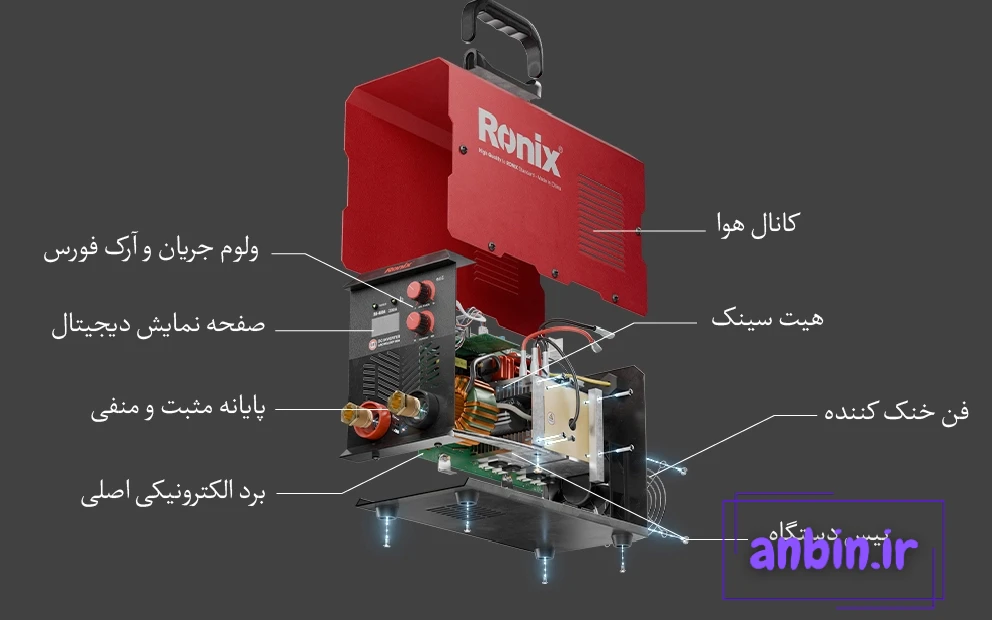

بررسی اجزای تشکیل دهنده اینورتر جوشکاری

حالا که می‌دانید یک دستگاه اینورتر جوشکاری از چه بخش‌هایی ساخته شده، بیایید نگاه دقیق‌تری به هر قطعه و کاری که انجام می‌دهد بیندازیم.

۱. **منبع تغذیه (پاور):**
این بخش قلب دستگاه است و کارش تبدیل برق متناوب شهری به برق مستقیم است. داخل آن قطعات مهمی مثل پل دیود، خازن‌های بزرگ، برد تغذیه، ترانزیستورهای ماسفت و یک ترانسفورماتور کوچک و پرسرعت قرار دارد. در واقع، این بخش برق مورد نیاز همه قسمت‌های دیگر دستگاه مانند ترانزیستورهای اصلی، فن، صفحه نمایش و کلیدهای الکترونیکی (رله) را فراهم می‌کند.

۲. **برد قدرت:**
این برد محل قرارگیری ترانزیستورهای قدرتمند (مثل IGBT و ماسفت) و دیودهای سریع است. وظیفه اصلی این بخش، ایجاد جریان قوی و مناسب برای عملیات جوشکاری است. همچنین، فیلتری روی این برد وجود دارد که خروجی دستگاه را یکنواخت و تمیز می‌کند.

۳. **برد کنترل:**
برد کنترل مانند مغز دستگاه عمل می‌کند. روی آن قطعاتی مثل مدارهای مجتمع (آی‌سی)، خازن، ترانزیستورهای کوچک، پتانسیومتر (ولوم تنظیم) و تریستورها نصب شده‌اند. کار این برد، فرمان دادن به ترانزیستورهای روی برد قدرت است. این فرمان‌ها مشخص می‌کنند که دقیقاً چه مقدار جریان برای جوشکاری به الکترود برسد.

اسکلت فلزی ساختمانی چگونه مونتاژ می‌شود؟

۴. فن خنک‌کننده: کار فن، خنک نگه داشتن تمام بخش‌های دستگاه اینورتر است. یک فن مناسب باید سرعت چرخش بالا داشته باشد، برق زیادی مصرف نکند و هنگام کار صدای کمی تولید کند.

۵. فیلتر: فیلترها که در واقع نوعی سلف محسوب می‌شوند، به بهتر شدن کیفیت جوش کمک می‌کنند. یک فیلتر باکیفیت باید از یک هسته مرغوب و سیم‌پیچی خوب ساخته شده باشد.

۶. هیت سینک: هیت سینک یک قطعه فلزی است که گرمای تولیدشده توسط بخش‌هایی مانند ترانزیستورهای قدرت را جذب می‌کند. یک هیت سینک مناسب باید از آلیاژی با قابلیت انتقال حرارت بالا ساخته شده و طراحی بهینه‌ای داشته باشد تا گرما را به طور مؤثر پراکنده کند.

علاوه بر قطعات ذکرشده، بخش‌های دیگری نیز در یک دستگاه اینورتر وجود دارند. با توجه به نوع اینورتر (مانند تیگ، میگ، MMA و …) تجهیزات دیگری مانند کپسول گاز به عنوان منبع تغذیه، مشعل جوشکاری، الکترود یا سیم جوش، انبر جوشکاری و انبر اتصال نیز به کار می‌روند.

فواید کلیدی استفاده از اینورتر جوشکاری

استفاده از دستگاه‌های اینورتر جوشکاری علاوه بر افزایش کیفیت و دقت کار، از نظر اقتصادی نیز سود قابل توجهی دارد. این فناوری امکان انجام جوشکاری با سرعت بیشتر، دقت بالاتر و کیفیت بهتر را فراهم می‌کند و در عین حال مصرف انرژی را بهینه می‌سازد.

۱. کاهش قابل توجه حجم و وزن: اندازه و وزن ترانسفورماتورهای به‌کار رفته در این دستگاه‌ها بسیار کمتر شده است. این ویژگی، جوشکاری در موقعیت‌ها و مکان‌های گوناگون را بدون نیاز به ابزارهای سنگین و بزرگ ممکن می‌کند. در نتیجه جوشکاران می‌توانند به راحتی دستگاه را حمل کنند و حتی در ارتفاع یا طبقات مختلف یک سازه نیز کار جوشکاری را انجام دهند.

۲. دقت و کنترل بسیار بالا در جوشکاری: اینورترها با بهره‌گیری از قطعات الکترونیکی پیشرفته می‌توانند جریان جوشکاری را در کسری از ثانیه تنظیم و مدیریت کنند. این قابلیت باعث می‌شود دقت عمل افزایش یابد و نتایج کار یکنواخت و قابل اطمینان باشد.

۳. مصرف بهینه انرژی: اینورترهای جوشکاری با کوچک‌تر کردن ترانسفورماتورها و راکتورها، میزان هدررفت انرژی را به شکل چشمگیری کم می‌کنند. این کاهش اتلاف انرژی، بازده کلی دستگاه را تا بیش از ۹۰٪ بالا می‌برد؛ در حالی که دستگاه‌های معمولی قدیمی معمولاً بازدهی بین ۴۰٪ تا ۶۰٪ دارند.

۴. حمل‌ونقل راحت: اینورترهای جوشکاری به دلیل سبکی و اندازه کوچک، به آسانی جابه‌جا می‌شوند. حمل آسان این دستگاه‌ها همچنین باعث کاهش هزینه‌های مربوط به نقل و انتقال می‌گردد.

سخن آخر

اینورترهای جوشکاری نمونه‌ای بارز از پیشرفت فناوری در صنعت به شمار می‌روند. این دستگاه‌ها با بهره‌گیری از قطعات الکترونیکی پیشرفته، نه‌تنها کیفیت و دقت جوش را به شکل قابل توجهی افزایش داده‌اند، بلکه با سبک‌تر شدن و مصرف انرژی کمتر، به تجهیزاتی مقرون‌به‌صرفه و پرکاربرد تبدیل شده‌اند. آشنایی با بخش‌های مختلف اینورتر جوشکاری و شیوه کار آن، به ما امکان می‌دهد تا بیشترین استفاده را از مزایای این دستگاه ببریم و گامی مؤثر در بهبود فرآیندهای صنعتی برداریم. با رشد روزافزون فناوری، می‌توان شاهد ابداعات تازه‌ای در این حوزه بود؛ ابداعاتی که صنعت جوشکاری را به مراحل جدیدی از بازدهی و ظرافت می‌رسانند.

شما می‌توانید انواع اینورتر جوشکاری رونیکس را با قیمت مناسب و کیفیت عالی از ما خریداری نمایید. کارشناسان ما آماده پاسخگویی به تمام پرسش‌های شما هستند. برای ارتباط با شماره 0216497 تماس حاصل فرمایید.

سؤالات متداول

اینورتر جوشکاری چه کاری انجام می‌دهد و چرا از آن استفاده می‌کنیم؟
اینورتر جوشکاری وسیله‌ای است که برق معمولی خانه‌ها و کارگاه‌ها را می‌گیرد و آن را به شکل مناسب برای انجام جوشکاری تبدیل می‌کند. با تنظیم ولتاژ و جریان برق، این دستگاه کمک می‌کند تا جوشکاری با دقت و کیفیت خوب، در شرایط و مکان‌های گوناگون انجام شود.

اجزای اصلی تشکیل‌دهنده یک اینورتر جوشکاری چه چیزهایی هستند؟
شش بخش مهم در این دستگاه وجود دارد: واحد تغذیه (پاور)، برد قدرت، برد کنترل، فن خنک‌کننده، فیلتر و هیت سینک. هر یک از این قطعات نقش مشخصی در فرآیند جوشکاری ایفا می‌کنند.

به چه نکاتی هنگام خرید یک اینورتر جوشکاری باید دقت کنیم؟
زمان خرید اینورتر جوشکاری، توجه به توان دستگاه، نوع جریان خروجی، نام سازنده، خدمات گارانتی و قیمت آن اهمیت دارد. محصولات جوشکاری رونیکس این ویژگی‌ها را به طور کامل ارائه می‌دهند.
